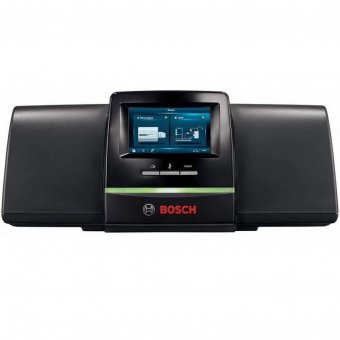

CC8313 - Automatizare comandă cazane cu arzător inclus EMS/SAFe

• Este un unitate de control digitală din linia CC 8000 (Bosch / Buderus) destinată controlului unui cazan (posibil pardoseală / apartament / clădire mai mare) împreună cu arzătorul său, gestionând atât sistemul de ardere cât și sistemele termice auxiliare.

• Poate funcționa cu interfața EMS (pentru cazane care acceptă EMS) sau direct cu SAFe-BUS (în cazul cazanelor care au automat de ardere SAFe).

• Este modular — are locuri pentru până la 4 module funcționale care extind funcționalități (circuite suplimentare, pompe, interfață de cascadă etc.).

🔌 Principii de funcționare & mod de conectare

• Comunicarea cu cazanul / arzătorul se face fie prin EMS (BUS EMS) dacă unitatea de ardere suportă acest protocol, fie prin SAFe-BUS dacă cazanul are interfață SAFe.

• În cazul conexiunii SAFe, interfața EMS nu poate fi utilizată în paralel pentru comanda cazanului — comunicarea se face exclusiv prin SAFe.

• CC 8313 controlează pompa de circulație a cazanului, eventual cu reglaj modulant (0-10 V).

• Poate comanda un circuit de încălzire, fie direct, fie cu vană de amestec.

• Suportă preparare apă caldă menajeră (ACM) prin pompă primară sau vană de divergență, în funcție de configurație.

• Dispune de intrări pentru cerere externă (contact liber de potențial sau semnal 0-10 V) și blocare externă (interlock).

• Ieșire de semnal 0-10 V pentru feedback (de ex. semnal despre puterea arzătorului sau temperatura de referință).

• Poate lucra autonom sau ca parte a unui sistem mai mare, prin conexiune BUS între mai multe unități CC (protocol CBC / modul rețea internă).

🛠 Caracteristici tehnice & funcții suport

• Alimentare: 230 V AC

• Consum redus

• Ieșiri comutabile (230 V) pentru pompe, supape etc.

• Detectare și raportare avarii

• Moduri manuale / de urgență pentru cazurile când o parte a sistemului nu mai comunică

• Posibilitate de extindere prin module funcționale: ex. modul de cascadă (pentru mai multe cazane), module circuite, siguranțe externe etc.

• Ecran de operare / interfață pentru setări, vizualizare stări, parametri, alarme etc.

• Conectivitate: pentru integrare în sistem de automatizare mai mare (Modbus, rețea)
