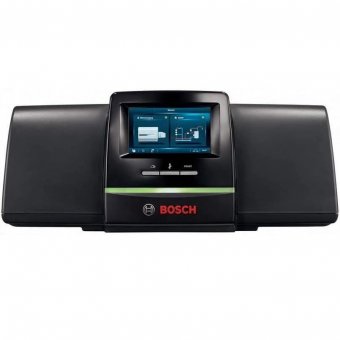

CC8311 - Automatizare cu comandă 1 circuit ACM şi 1 circuit încălzire cu vană 3 căi / Clasă eficienţă energetică VI, aport energetic 4,0%

🏷 Denumire & context

• Automatizare digitală CC 8311 din seria Bosch / Buderus, parte din sistemul de comandă Control 8000 / Control 83xx.

• Gândită pentru instalații termice relativ simple, cu un circuit de încălzire și un circuit de apă caldă menajeră.

• În caietul de sarcini al unor proiecte apare la poziția „Automatizare cu comandă un circuit ACM și două circuite încălzire cu vană 3 cai / Clasa eficiență energetică VI, aport energetic 4 % – CC 8311”.

🔧 Funcționalități

• Comandă cazan cu arzător (cu 1 treaptă, 2 trepte sau modulație), integrând controlul arzătorului (prin cabluri sau semnal 0-10 V).

• Permite controlul:

  1. Circuitul de apă caldă menajeră (ACM) – activare la cerere pentru încălzirea boilerului / rezervorului de ACM.

  2. Circuitul de încălzire – cu vană de 3 căi care permite modularea temperaturii pe circuitul de încălzire, adaptând turul în funcție de cerință și de variația exterioară (prin senzor exterior).

• În echiparea standard sunt incluse și:

  • Senzor de temperatură pentru exterior

  • Senzor pentru temperatura cazanului, care servește și ca limitator de siguranță

  • Senzor suplimentar (ex: senzor de retur sau butelie de egalizare)

  • Cablu pentru arderea pe a doua treaptă (dacă arzătorul are modulare pe 2 trepte)

• Poate fi extins cu până la 4 module funcționale (FM-), dacă în viitor sistemul trebuie să fie extins (circuite de încălzire suplimentare, generatoare termice în cascadă etc.).

• Cazurile de cascadă (mai multe cazane) se gestionează prin modulul FM-CM.

• În sisteme mixt cu arzătoare SAFe, automatizarea trebuie compatibilă cu interfața SAFe (în loc de EMS).

📊 Eficiență energetică & aport energetic

• Clasa de eficiență energetică: VI

• Aport energetic: 4 % — adică automatizarea contribuie la economia de energie, optimizând funcționarea cazanului, reducând consumul inutil.

• Această clasificare indică un standard ridicat de eficiență și că automatizarea are un rol important în reducerea pierderilor și optimizarea modului de funcționare.

🔌 Schema de operare (sinoptică)

1. Senzorul exterior măsoară temperatura mediului exterior → baza pentru calculul temperaturii de tur (curba de încălzire).

2. Regulatorul decide setpointul de tur al apei pentru circuitul de încălzire, ia în considerare cererea pentru ACM.

3. Când există cerere de apă caldă, se prioritizează încălzirea ACM (cazanul alimentează rezervorul de ACM până se atinge temperatura dorită).

4. Circuitul de încălzire funcționează cu vană de 3 căi: dacă turul trebuie redus, vana reglează mixarea returului pentru a coborî temperatura tur.

5. Arzătorul modulează / pornește / oprește conform cerinței de putere (în funcție de tip: modulant sau pe trepte).

6. Monitorizare și protecții: limitatoare de temperatură, protecție antigel, protecție la blocaj pompă etc.
