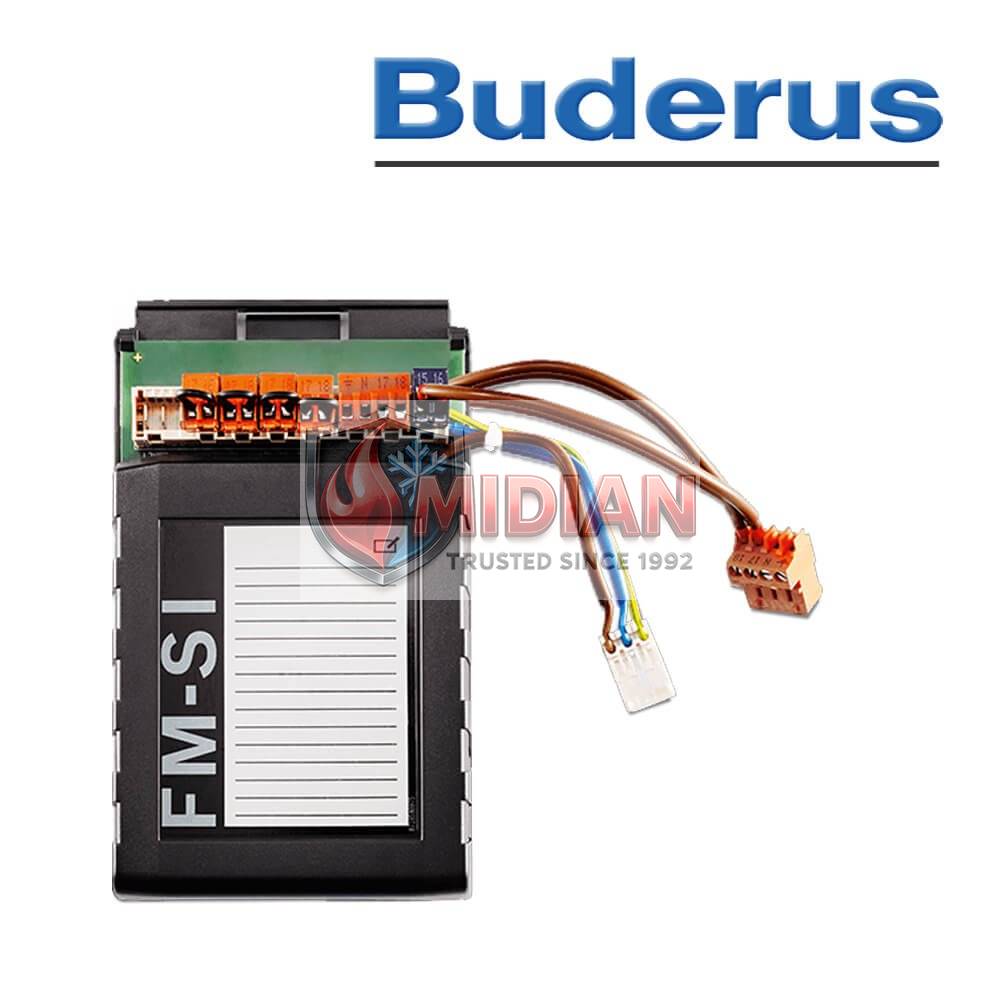

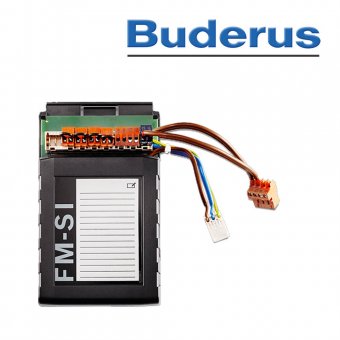

Modul FM-SI Integrare a până la 5 dispozitive de siguranță externe

• Denumire: Modul FM-SI (uneori „S-I chain” sau „SI-Kette”)

• Cod produs: 8718598835

• Rol: integrarea permanentă a dispozitivelor externe de siguranță (ex: limitatoare temperatură, presiune, nivel apă etc.) într-un regulator central (de exemplu Logamatic 5311 / 5313)

⚙ Funcționalități & caracteristici

1. Integrarea siguranțelor externe
   Permite conectarea de dispozitive de siguranță (ex: termostate de siguranță, presiometre, limitatoare de nivel sau senzor de lipsă apa) și semnalarea individuală a stărilor lor către regulatorul central.

2. Număr de intrări

   • 1 intrare cu patru poli (4-pole)

   • 4 intrări cu două poli (2-pole)

   • Astfel, poate acomoda în total până la 5 dispozitive de siguranță externe.

   • Fiecare intrare este potențial liberă (contact uscat), adică la nivel logic, fără alimentare proprie impusă.

3. Semnalizare & nume individuale

   • Fiecare intrare poate fi etichetată / denumită individual pe regulator sau prin interfață.

   • Regulatorul poate detecta și afișa ce siguranță a declanșat.

4. Comunicare internă & integrare

   • Comunicarea cu regulatorul central se face prin magistrala internă (BUS).

   • Modul este complet închis (carcasă protejată), cu conectori codificați și blocaj mecanic pentru montaj sigur.

5. Restricții & compatibilități

   • Modul FM-SI poate fi utilizat cu regulatoare Logamatic 5311 și 5313.

   • Nu este compatibil în combinație cu generatoare de căldură care sunt controlate prin BUS EMS-Plus încorporat (cum ar fi unele cazane cu control intern EMS).

   • Se montează într-un slot special, iar dacă regulatorul are module în serie, FM-SI trebuie plasat în poziția specifică (de obicei primul modul spre stânga lângă modulul de rețea).

   • Este permis doar un modul FM-SI per regulator.

📋 Exemplu de aplicație în sistem

• Să presupunem că sistemul termic are următoarele echipamente de siguranță:

  1. Limitator de temperatură la turul cazanului

  2. Limitator de temperatură la retur

  3. Presiometru minim (presiune minimă apă)

  4. Senzor de nivel minim al apei

  5. Monitor de condensați (ex: senzor de nivel sau pH)

• Aceste dispozitive pot fi conectate la modulul FM-SI — fiecare în câte una dintre intrările modulului — astfel regulatorul poate monitoriza starea fiecăruia și opri funcționarea în cazul unora care semnalează stare de avarie.

• Dacă oricare dintre siguranțe declanșează, regulatorul poate afișa care dintre ele a intrat în stare de alarmă, poate opri pompa sau arzătorul, poate trimite semnal de interblocare etc.
